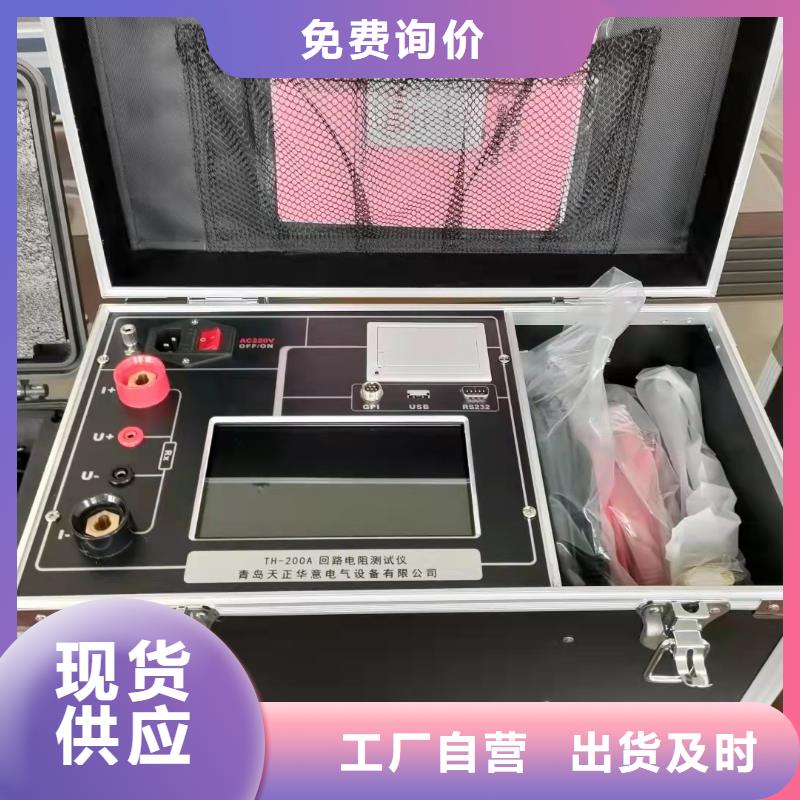

回路电阻测试仪 对电池充电在首次使用手持式仪器之前或长时间存放之后或电池电量低时，请使用其随附的充电器对电池至少充电3小时。电池完全充满后，充电器指示灯由红色变为持续绿色。7 倾斜手持式测试仪为了在操作期间方便拿取仪器或露出侧面接口，可使手持式测试仪倾斜，如下图所示。抬起倾斜座并向外拉8 产品外观顶视图前视图侧视图功能模块 说明I＋、I- 电流输出接线柱，输出100A。U＋、U- 电压输入插孔，输入5V。显示屏 5.6寸超大工业级高亮度彩色液晶屏，显示操作菜单和测试结果。按键操作仪器用。“↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。仪器电源键。短按打开电源，长按关闭电源。如果没有按键操作，5分钟后仪器自动关机。RS232接口 连接外置打印机。充电接口 使用仪器专用充电器进行充电。USB接口 外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的优盘；在存储过程中，严禁拨出优盘。9 操作使用说明?测试接线将两个测试钳夹到开关触点或试品两端，I＋/U＋端子连接红色测试线，I-/U-端子连接黑色测试线，其中粗线插片连接电流接线柱I＋/I-，细线弹棒插入电压接线柱U＋/U-。必须使用仪器配套的专用低阻测试线，电流接线柱要拧紧，测试夹要牢固夹持，以降低引线电阻，节省电池电量。如果测试线接触不良，电流不能达到设定值，仪器会停止测试并报警。?试品接地在带电环境下，必须要保证试品一端已经接地。?智能电量管理仪器在长时间未操作时，自动关机以节省电量；仪器带低电量充电提示功能、过放保护功能。?打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

回路电阻测试仪 .功能特点内置大容量锂电池，可进行500次以上测试，测试过程简单、方便。输出电流多档可选，100A。测试时间可选，100A时长60秒。测试精度高、量程宽，可测20mΩ。效率高、发热量小，具有开路、过热等保护功能。彩色液晶显示，界面友好，易于操作，具有提示。本机可存储200组数据，具有USB接口，可用U盘将数据一键导出。也可外接蓝牙打印机。4.技术指标测量范围 100A/ 0~2mΩ、50A/ 2~10mΩ、30A/ 10~20mΩ分辨率 0.1μΩ测量准确度 ±（读数×0.5％＋2μΩ）试验电流 30/50/100A可选测量时间 1、3、5、10、20、30、40、50、60秒可选测量次数 大于500次测试线 专用测试线，电阻小于10mΩ输入电压 5V充电电压 12.6V充电电源 输入100V~240VAC，50Hz/60Hz，输出12.6V/3A充电时间 约2小时数据存储 存储200组测量数据工作环境 温度-10~50℃ 湿度≤90％主机重量 约1.7kg主机体积 280＊136＊56mm5.产品外观6.操作说明6.1接线6.1.1 C1和C2（电流输出接线柱，100A）P1和P2（电压输入插孔，输入5V）注意：（1）C1/P1（红色端子）连接回路电阻的一端，C2/P2（黑色端子）连接另一端。（2）红色测试线的粗线连接红色电流接线柱C1，细线插入红色电压孔P1。黑色测试线的粗线连接黑色电流接线柱C2，细线插入黑色电压孔P2。即：颜色相对应，粗细相对应就好。（3）必须使用仪器配套的专用低阻测试线，电流接线柱要拧紧，测试夹要牢固夹持，以降低引线电阻，并节省电池电量。（4）如果C1/P1之间或C2/P2之间接触不良，接线不良，仪器拒绝测量，并提示请检查接线。（5）在带电环境下，必须要保证试品一端已经接地！6.2 开机

回路电阻测试仪 概述 常规用途为了满足回路电阻测量的需要，本公司开发研制了一款回路电阻测试仪。本仪器是一款创新型产品，产品体积小巧，手持式操作，电池供电，便于携带。产品主要应用于开关触点的接触电阻和其它微欧电阻的测量，测试速度快、准确度高。1.2 事项★本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。★使用本仪器前一定要认真阅读本手册。★仪器的操作者应具备一般电气设备或仪器的使用常识。★本仪表属高精密仪表，应避免剧烈振动。★对本仪器的维修、维护和调试应由专业人员进行。★在测试过程中，禁止拆卸和移动测试夹和供电线路。产品信息2.1 突出优势?输出电流到100A，两档电流可选，测试量程范围宽。?内置超大容量锂电池，一次充电可进行600次以上测试。?测试简单、操作方便，可连续工作8小时以上。?100A测试时，长测试时间可达60秒，满足现场各种使用场景。?量程宽、精度高，100A时可达10mΩ。?具有开路提示、过热保护等完善的保护功能。?菜单简单友好，显示数据清晰易读，阳光下可清晰显示。?5分钟无操作自动关机。?具有本机存储和U盘存储，可存储99组。?图形界面、直观简洁、支持中英文切换。
